Yüksek Gerilim Test Setleri, modern enerji endüstrisinde, elektrikli ekipmanların yalıtım bütünlüğünü, dayanım kapasitesini ve çalışma güvenliğini doğrulamak için kullanılan temel araçlardır. Bu sistemler trafo merkezlerinde, enerji santrallerinde, iletim ve dağıtım ağlarında, elektrik üretiminde ve EPC projelerinde yaygın olarak kullanılmaktadır.
Modern elektrik şebekelerinde voltaj seviyeleri artarken, izolasyon hatalarını önlemek, kesinti süresini azaltmak ve IEC, IEEE ve GB gibi uluslararası standartlara uygunluğu sağlamak için sıkı yüksek-voltaj testleri kritik öneme sahiptir.
Huazheng, profesyonel elektrik test uygulamaları için doğruluğu, güvenilirliği ve güvenliği birleştiren entegre Yüksek Gerilim Test Seti çözümleri sunar.
Endüstri Geçmişi
Yüksek-voltaj testi, enerji sektöründe çok önemli bir rol oynar:
Transformatörler ve Hücreler:Yalıtımın operasyonel gerilimlere ve geçici dalgalanmalara dayanabilmesini sağlamak.
Devre Kesiciler ve Koruyucu Ekipman:Anahtarlama kapasitesinin ve dielektrik dayanımının doğrulanması.
Yüksek-Gerilim Kabloları:Yalıtım kusurlarını tespit etmek ve{0}olası arıza noktalarını önceden tespit etmek.
Bu sektördeki zorluklar arasında artan şebeke karmaşıklığı, daha yüksek işletme voltajları, katı düzenleyici standartlar ve artan güvenlik gereksinimleri yer alıyor. Yüksek Gerilim Test Setleri devreye alma, bakım ve teşhis testleri için vazgeçilmez araçlardır.
Endüstrinin Sorun Noktaları
Tutarsız Test Doğruluğu
- Geleneksel test cihazları kararsız çıktı, yetersiz çözünürlük veya sinyal paraziti üretebilir.
- Güvenilmez sonuçlara yol açar, bakım planlamasını karmaşık hale getirir ve-uyumsuzluk riski taşır.
Yüksek Güvenlik Riski
- Yerinde-yüksek-voltaj testleri elektrik çarpmasını, yalıtımın bozulmasını ve ekipman hasarını içerir.
- Manuel çalıştırma, insan hatasını ve operasyonel tehlikeleri artırır.
Düşük Verimlilik
Manuel test dizileri ve parçalı, çok{0}}satıcılı iş akışları, test süresini ve işçilik maliyetlerini uzatır.
Ekipman Entegrasyonu Zorlukları
Birden fazla uyumsuz cihaz veri toplamayı, raporlamayı ve birleşik çalışmayı karmaşık hale getirir.
Hassasiyet ve Güvenilirlik
- AC/DC çıkış kararlılığı ±%1'e eşit veya daha az
- Ölçüm doğruluğu %1,5
- Transformatör, röle koruması ve yüksek-voltaj ekipmanı için tekrarlanabilir ve doğrulanabilir sonuçlar
Güvenlik- Odaklı Tasarım
- Otomatik deşarj ve topraklama koruması
- Aşırı-gerilim ve aşırı-akım koruması
- Acil durdurma ve arıza alarm fonksiyonları
Verimli ve Kullanıcı{0} Dostu Kullanım
- Dijital kontrol arayüzü ve programlanabilir test dizileri
- Otomatik veri toplama ve raporlama
Sorunsuz Entegrasyon
- Transformatör test cihazları, röle koruma test cihazları, kablo arıza tespit cihazları ve ölçüm cihazlarıyla uyumludur
- Birleşik iş akışı çalışmayı basitleştirir ve hataları azaltır
Uyumluluk ve Sertifikasyon
- IEC, IEEE, GB ve diğer uluslararası ve yerel standartları destekler
- Fabrika kabulü, devreye alma, periyodik bakım ve düzenleyici denetimler için uygundur

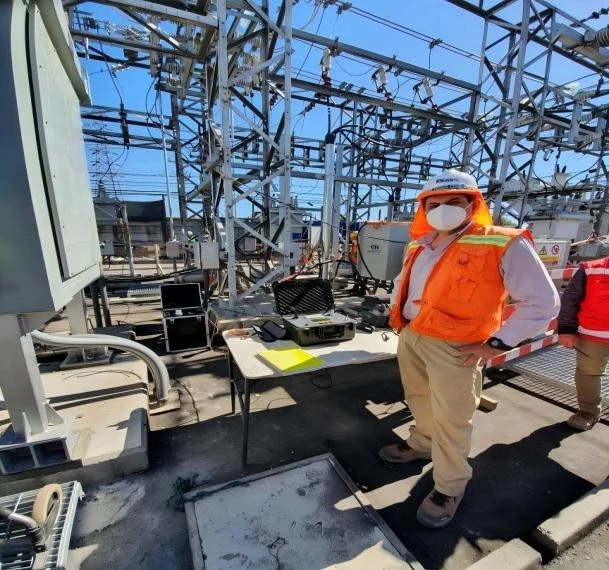

500 kV Trafo Merkezi Devreye Alma
- Proje:Yüksek-voltaj şalt cihazı ve trafonun devreye alınması
- Meydan okumak:Operasyonel ve geçici gerilimler altında yalıtım dayanım kapasitesinin IEC 62271 standartlarına uygun olmasını sağlayın
- Çözüm:Huazheng Yüksek Gerilim Test Seti, 3 fazlı transformatörler ve şalter üzerinde AC/DC dayanım testleri ve yalıtım doğrulaması gerçekleştirdi
- Sonuç:Kararlı okumalar ±%0,5'e eşit veya daha az sapma, test süresi %35 azaldı, tam uyumluluk sağlandı, operasyonel risk en aza indirildi
220 kV İsale Hattı Testi
- Proje:Yüksek-gerilim kablosu arıza tespiti
- Meydan okumak:Devreye almadan önce yalıtım zayıflıklarını tespit edin
- Çözüm:Huazheng Yüksek Gerilim Test Seti ve kablo arıza tespit cihazlarıyla VLF ve AC testi
- Sonuç:Yalıtım kusurları erken tespit edildi, potansiyel kesintiler önlendi ve ayrıntılı uyumluluk raporları sağlandı
Algılama Parametreleri
Yüksek-voltaj testinin temel görevi (genellikle tam test kapasitesine sahip laboratuvarlara veya test merkezlerine atıfta bulunur), yüksek-voltaj ekipmanlarının (transformatörler, devre kesiciler, kablolar, yalıtkanlar vb.) yalıtım performansını, akım taşıma kapasitesini ve operasyonel güvenilirliğini doğrulamak ve değerlendirmektir.
|
Test Gereksinimi |
Anahtar Test Öğeleri |
Temel Standartlar Referansı |
|
DC Hipot Test Cihazı |
DC Dayanım Gerilimi, Kaçak Akım |
IEC 60243-1 |
|
VLF Hipot Test Cihazı |
VLF Dayanım Gerilimi, VLF'de Tan Delta |
IEEE433-1974 |
|
HV Test Trafosu |
AC Dayanım Gerilimi, Güç Frekansı Dayanım Gerilimi |
IEC 60243-1 |
|
Yüksek Gerilim Bölücü |
Oran, Gerilim Ölçüm Doğruluğu, Tepki Süresi |
IEC 60358 |
|
AC Rezonans Test Sistemi |
Güç Frekansında veya Ayarlanabilir Frekansta AC Dayanım Gerilimi |
DL/T849.6-2016 |
|
Darbe Gerilim Jeneratörü |
Yıldırım Darbe Gerilimi (1,2/50 μs), Anahtarlama Darbe Gerilimi |
DL/T848.5-2004 |
Huazheng Yüksek Gerilim Test Setleri, güç sistemi testleri için profesyonel, güvenli ve verimli bir çözüm sunar. Yüksek-hassas cihazları, otomatik çalışmayı ve çok-katmanlı güvenlik korumasını birleştiren çözümlerimiz:
Operasyonel riskleri azaltın
>>
Doğru, tekrarlanabilir ve standartlara{0}}uyumlu sonuçlar sağlayın
>>
Test verimliliğini artırın ve işçilik maliyetini azaltın
>>
Devreye alma, bakım ve proje kabulünü destekleyin
Uygulamanız için doğru Yüksek Gerilim Test Setini seçmek amacıyla elektrik özelliklerini, test yapılandırmalarını, geçerli standartları ve entegrasyon yönergelerini incelemek için ayrıntılı ürün kılavuzlarını ve teknik belgeleri indirin.
İlgili indirilebilir belgeler:
Değişken Frekans Serisi Rezonans Test Cihazı
