5kV Yalıtım Direnci Test Cihazı ne kadar doğrudur?

Elektrik güvenliği ve bakımı alanında 5kV Yalıtım Direnci Test Cihazı çok önemli bir cihazdır. Bu tür test cihazlarının özel bir tedarikçisi olarak, bu cihazların elektrik sistemlerinin bütünlüğünü sağlamadaki önemine ilk elden tanık oldum. Ancak sıklıkla ortaya çıkan soru şudur: 5kV Yalıtım Direnci Test Cihazı ne kadar doğrudur?

Yalıtım Direnci Testinin Temellerini Anlamak

5kV Yalıtım Direnci Test Cihazının doğruluğunu araştırmadan önce yalıtım direnci testinin ne olduğunu ve neden önemli olduğunu anlamak önemlidir. Yalıtım direnci, bir elektrik yalıtkanının elektrik akımı akışına ne kadar iyi direnç gösterdiğinin bir ölçüsüdür. Elektrik sistemlerinde akım kaçağını, kısa devreyi ve elektrik çarpmasını önlemek amacıyla izolasyon kullanılır. Yüksek yalıtım direnci, yalıtımın iyi durumda olduğunu gösterirken düşük değer, hasar, kirlenme veya nem girişi anlamına gelebilir.

5kV Yalıtım Direnci Test Cihazı, test edilen yalıtıma 5000 voltluk bir test voltajı uygular ve ortaya çıkan akımı ölçer. Test cihazı daha sonra Ohm yasasını (R = V/I) kullanarak yalıtım direncini hesaplar. Bu süreç, transformatörler, kablolar, motorlar ve jeneratörler gibi yüksek voltajlı elektrikli ekipmanlardaki olası sorunların belirlenmesine yardımcı olur.

5kV Yalıtım Direnci Test Cihazının Doğruluğunu Etkileyen Faktörler

1. Test Gerilimi Doğruluğu

Test cihazı tarafından uygulanan test voltajının doğruluğu esastır. 5kV'luk bir test cihazı, kararlı ve doğru bir 5000 volt çıkış sağlamalıdır. Test voltajındaki herhangi bir sapma, hatalı izolasyon direnci ölçümlerine yol açabilir. Örneğin, gerçek test voltajı nominal 5kV'den düşükse, ölçülen yalıtım direnci gerçek değerden daha yüksek görünebilir ve potansiyel sorunları maskeleyebilir. Öte yandan aşırı voltaj, test sırasında yalıtımın bozulmasına neden olabilir ve bu da yalıtımın normal durumunun yanlış bir temsilidir.

2. Akım Ölçümü Doğruluğu

Test cihazının ayrıca test sırasında izolasyondan geçen son derece küçük akımları da doğru bir şekilde ölçmesi gerekir. Bu akımlar tipik olarak mikro amper veya nano amper aralığındadır. Akım ölçümündeki küçük bir hata bile hesaplanan izolasyon direncinde önemli bir hataya neden olabilir. Modern 5kV Yalıtım Direnci Test Cihazları, doğru akım ölçümünü sağlamak için yüksek hassasiyetli ampermetreler ve düşük gürültülü sinyal işleme teknikleri kullanır.

3. Çevre Koşulları

Sıcaklık, nem ve kirlenme gibi çevresel faktörler, yalıtım direnci ölçümleri üzerinde derin bir etkiye sahip olabilir. Örneğin sıcaklık arttıkça yalıtım direnci genellikle azalır. Nem, yalıtımın yüzeyinde nemin birikmesine neden olarak direncini azaltabilir. Toz, kir veya kimyasal kalıntılar gibi kirlenmeler de yalıtım yüzeyinde iletken yollar oluşturarak hatalı okumalara yol açabilir. İyi bir 5kV test cihazı, bu çevresel faktörleri hesaba katabilmeli veya ölçümlerin nasıl düzeltileceğine ilişkin yönergeler sağlayabilmelidir.

4. Uç Direncini Test Edin

Test cihazını test edilen ekipmana bağlamak için kullanılan test uçlarının direnci hatalara neden olabilir. Test ucu direnci uygun şekilde hesaba katılmazsa, ölçülen yalıtım direncine katkıda bulunabilir ve bu da gerçek değerin olduğundan fazla tahmin edilmesine yol açabilir. Düşük dirençli ve uygun korumaya sahip yüksek kaliteli test uçları, doğru ölçümler için çok önemlidir.

5kV Yalıtım Direnci Test Cihazlarımızda Doğruluğun Sağlanması

Bir tedarikçi olarak 5kV Yalıtım Direnci Test Cihazlarımızın doğruluğunu sağlamak için çeşitli adımlar atıyoruz.

1. Kalibrasyon

Tüm test cihazlarımız izlenebilir standartlara göre düzenli olarak kalibre edilmektedir. Kalibrasyon, test voltajı ve akım ölçümünün belirtilen doğruluk sınırları dahilinde olduğundan emin olmak için test cihazının performansını bilinen bir standartla karşılaştırmayı içerir. Kalibrasyon işlemimiz, eğitimli teknisyenler tarafından, son teknolojiye sahip kalibrasyon ekipmanları kullanılarak gerçekleştirilmektedir.

2. Kaliteli Bileşenler

5kV Yalıtım Direnci Test Cihazlarımızın üretiminde yüksek kaliteli bileşenler kullanıyoruz. Yüksek voltajlı güç kaynağından akım ölçüm devresine kadar her bileşen, güvenilirliği ve doğruluğu açısından dikkatle seçilir. Bu, hataları en aza indirmeye ve zaman içinde tutarlı performans sağlamaya yardımcı olur.

3. Gelişmiş Tasarım

Test cihazlarımız, çevresel faktörleri telafi etmek ve uç direncini test etmek için gelişmiş özelliklerle tasarlanmıştır. Örneğin bazı modellerimizde yalıtım direnci ölçümlerinin otomatik olarak düzeltilmesine olanak tanıyan yerleşik sıcaklık ve nem sensörleri bulunur. Ayrıca kurşun direncinin ölçümler üzerindeki etkisini azaltmak için düşük dirençli ve uygun korumaya sahip test uçları da sağlıyoruz.

Daha Yüksek Gerilim Test Cihazlarıyla Karşılaştırma

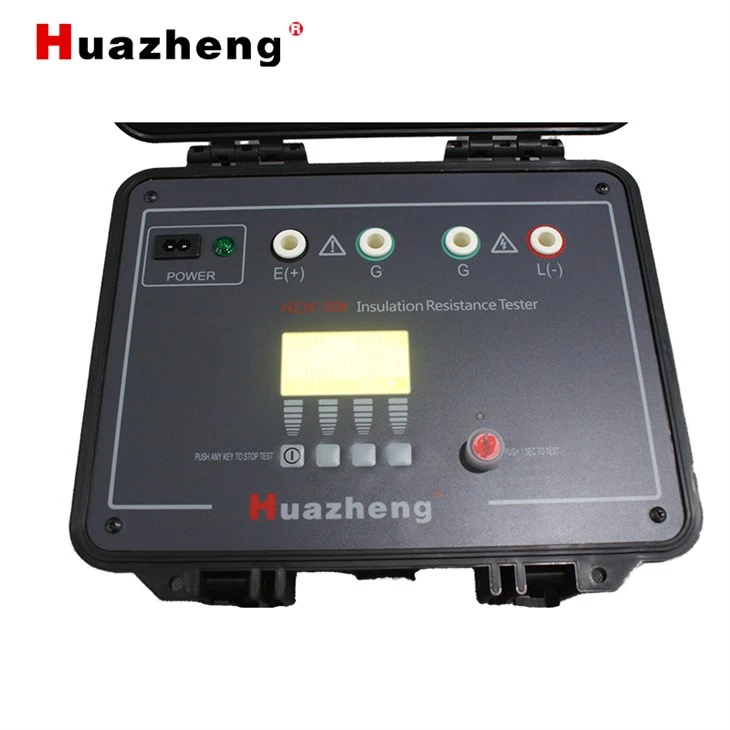

Bazı durumlarda kullanıcılar, 5kV Yalıtım Direnci Test Cihazının yeterli olup olmadığını veya daha yüksek voltaj test cihazlarını düşünmeleri gerekip gerekmediğini merak edebilirler.Huazheng HZJY - 30K 30kV Akıllı Yüksek Gerilim Yalıtım Direnci Test Cihazı,HZJY - 20K 20000V 20kV Dijital İzolasyon Direnci Test Cihazları, veyaHZJY - 15K 15kV HV Yalıtım Direnci Ölçüm Ekipmanı.

Daha yüksek voltaj test cihazları, yüksek voltajlı ekipmanlar için daha doğru izolasyon direnci ölçümleri sağlayabilir. Daha düşük test gerilimlerinde görünmeyebilecek yalıtım kusurlarını tespit edebilirler. Bununla birlikte, 5kV'luk bir test cihazı çoğu uygulama için, özellikle de nominal voltajı 5kV veya daha düşük olan ekipmanlar için genellikle yeterlidir. Ayrıca yüksek gerilim test cihazlarına göre daha uygun maliyetli ve kullanımı daha kolaydır.

Gerçek Dünya Uygulamaları ve Doğruluk Gereksinimleri

Farklı endüstrilerde 5kV Yalıtım Direnci Test Cihazlarının doğruluk gereksinimleri farklılık gösterir. Yüksek gerilim ekipmanlarının güvenliğinin ve güvenilirliğinin büyük önem taşıdığı enerji üretim ve dağıtım sektöründe yüksek düzeyde doğruluk gerekmektedir. Yalıtım direnci ölçümündeki küçük bir hata bile ekipman arızasına, elektrik kesintilerine veya güvenlik tehlikelerine yol açabilir.

Üretim süreçlerinde elektrikli ekipmanın kullanıldığı endüstriyel imalatta doğruluk gereklilikleri biraz daha az katı olabilir. Bununla birlikte, ekipmanın bozulmasını önlemek ve üretim sürecinin kalitesini garanti altına almak için doğru yalıtım direnci testi yapılması hâlâ gereklidir.

Çözüm

5kV Yalıtım Direnci Test Cihazı, doğru şekilde tasarlanması, kalibre edilmesi ve doğru koşullar altında kullanılması durumunda yüksek doğruluk sağlayabilir. Bir tedarikçi olarak, en yüksek doğruluk ve güvenilirlik standartlarını karşılayan test cihazları sağlamaya kendimizi adadık. 5kV Yalıtım Direnci Test Cihazlarımız, çeşitli uygulamalarda doğru ölçümler sağlayacak, aynı zamanda uygun maliyetli ve kullanımı kolay olacak şekilde tasarlanmıştır.

5kV Yalıtım Direnci Test Cihazına ihtiyacınız varsa veya yalıtım direnci testiyle ilgili sorularınız varsa, daha fazla tartışma ve satın alma görüşmesi için sizi bizimle iletişime geçmeye davet ediyoruz. Elektrik test ihtiyaçlarınız için size en iyi çözümleri sunmaya hazırız.

Referanslar

1. IEEE 43 - 2000: Elektrikli Makinelerin Yalıtım Direncinin Test Edilmesine Yönelik Önerilen Uygulama.
2. IEC 60270: Yüksek gerilim test teknikleri - Kısmi deşarj ölçümleri.
3. Elektrik Yalıtım Testi El Kitabı, Megger Group Limited.
