1. Temel Genel Bakış

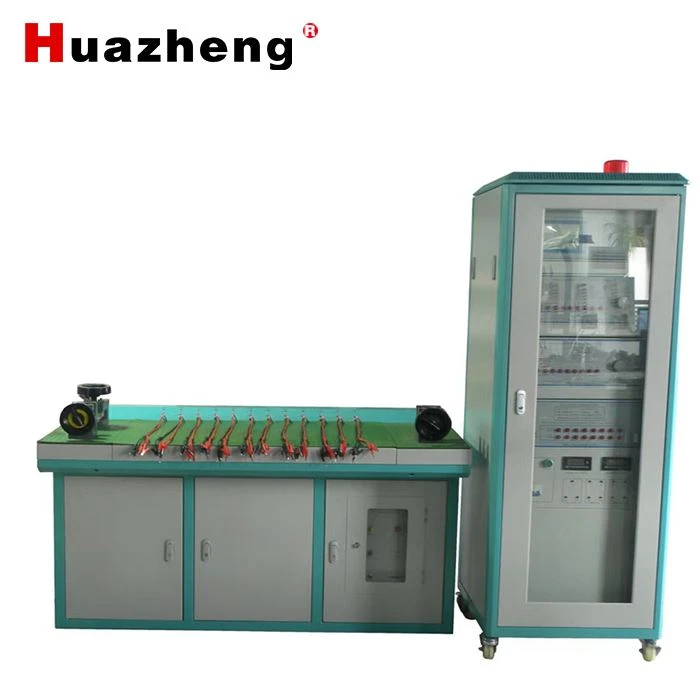

HGQH(12)-C dikey test tezgahı, Huazheng Electric tarafından üretilen ve güç sistemlerindeki Akım Transformatörlerini (CT) ve Potansiyel Transformatörleri (PT) kalibre etmeye yönelik tam bir otomatik kalibrasyon ekipmanı setidir. Sistemin tamamı HGQA-C transformatör kalibratörü, FY98 CT/PT yük kutusu, voltaj düzenleme kontrol ünitesi, standart akım/gerilim yükselticiler, test kabloları ve destekleyici kalibrasyon yazılımından oluşur. Heterodin ölçüm prensibini temel alan üçüncü-nesil DSP akıllı ölçüm teknolojisini benimser, geleneksel empedans-faz karşılaştırma devrelerindeki sıcaklık ve frekans girişim kusurlarını etkili bir şekilde giderir ve laboratuvarda ve-sahada trafo doğrulamasını destekler.

2. Temel Güvenlik Özellikleri

Zorunlu Güvenlik Kuralları

Tezgahı yalnızca sertifikalı profesyonel teknisyenler çalıştırabilir, sökebilir ve onarabilir.

Güç-açılmadan önce ekipman kabuğunun güvenilir şekilde topraklanması gerekir; Canlı test kablolarını takmayın/çıkarmayın.

Nemli, yanıcı ve patlayıcı ortamlarda yasak çalıştırma; Ekipmanı kuru ve temiz tutun.

CT sekonder sargısı açık-devre yapılmamalıdır; PT sekonder sargısı test sırasında-kısa devre yapılmamalıdır.

Kablo bağlantılarını yapmadan, aksesuarları değiştirmeden veya bakım yapmadan önce tüm güç kaynağını kesin; yalnızca belirtilen sigorta ve güç kablosuyla eşleştirin.

Yüksek gerilim terminalleri ve test kolonları elektrik taşır; Elektrik çarpmasını önlemek için açıkta kalan canlı metal parçalara dokunmaktan kaçının.

3. Teorik Temel: CT ve PT'ye Giriş

Akım Trafosu (CT)

BT ölçümü: Yüksek birincil akımı standart 5A ikincil akıma dönüştürün; güvenlik için izolasyon izolasyonu, 0,01 ile 5 arasında değişen doğruluk sınıflarıyla tüm akım seviyeleri için birleşik ölçüm.

Koruyucu CT: Kısa-devre arızalarında güç sistemi röle koruma cihazları için besleme akımı; doğruluk 5P/10P olarak işaretlenmiştir (%5/%10 izin verilen hata).

Çalışma prensibi: Karşılıklı olarak yalıtılmış iki sargı; birincil güç devresine seri olarak bağlanır, ikincil ise yüksek voltajı izole etmek için ölçüm cihazlarına bağlanır.

Potansiyel Transformatör (PT)

Gerilim, güç ve enerji ölçümü ve röle koruması için yüksek şebeke gerilimini standart düşük ikincil gerilime (100V/100/√3V/110V vb.) düşürün.

Düşük kapasite (VA-düzeyi), birincil sargı devreye paralel, ikincil sargı ise yüksek-voltaj izolasyon koruması için sayaçlara/rölelere paralel.

Transformatör Kalibratör Sınıflandırması

Doğrudan karşılaştırma türü: Standart ve test edilmiş transformatör ikincil sinyallerini doğrudan test edin; basit çalışma, ancak 1VA'ya eşit veya daha büyük yüklerle sınırlıdır ve sınırlı test doğruluğu.

Heterodin ölçüm tipi (bu ürün): Hatayı diferansiyel sinyaller aracılığıyla hesaplama, küçük öz-hata etkisi, geniş çapta uygulanabilir doğruluk sınıfları, düşük üretim maliyeti; kendi kendini-kalibrasyon, otomatik polarite değerlendirmesi ve oran hatası alarmını destekler.

4. Sistem Bileşimi ve Ana Teknik Parametreler

4.1 Komple Sistem Bileşenleri

HGQA-C ana kalibratörü (320×240 İngilizce LCD panel, dijital klavye)

FY98 CT ve PT yük kutusu

7kVA ana voltaj regülatörü + 2kVA ince-ayar regülatörü kontrol kabini

Kendi kendini-yükselten standart akım/gerilim kaynakları, özel yüksek-akım test kabloları

Bilgisayar kalibrasyon yönetimi yazılımı

4.2 Tezgah Genel Parametreleri

Güç kaynağı: AC220V±10%, 50Hz±10%

Çalışma ortamı: 0~40 derece, RH %85'e eşit veya daha az (25 derece), yükseklik<2500m

Regülatör çıkış kapasitesi: 7kVA (0~250V, 30A), isteğe bağlı olarak ayarlanabilir

Düzenleme çözünürlüğü: 0,04V'den daha iyi

4.3 HGQA-C Kalibratörü Temel Göstergeleri

Ölçüm aralığı

-Aşamalı bileşen: %0,0001~200,0, çözünürlük %0,0001

Ortogonal Bileşen (min):0,001~ 999,9 Çözünürlük: 0,001

Akım test aralığı: %1~%149 nominal In (1A/5A CT)

Gerilim test aralığı: %5~%200 nominal Un (çoklu standart PT ikincil gerilimleri)

Accuracy: Class 2 (reserve Class 1 margin); harmonic suppression ratio >40dB

Anahtar işlevler

Otomatik kutup değiştirme alarmı, yanlış dönüşüm oranı istemi, aşırı-akım koruması

Otomatik aralık değiştirme, S-sınıfı CT için kapalı-devre mıknatıslığını giderme

RS232 bilgisayar iletişim arayüzü, çevrimdışı kendi kendine-kalibrasyon, yükseltilebilir yazılım

Çift güç tüketimi modları:<15VA (with printer), <25VA (without printer)

Desteklenen test nesneleri: CT, PT, ikincil döngü empedansı ve giriş

4.4 FY98 Yük Kutusu Parametreleri

Güç faktörü seçenekleri: 0,8 / 1,0; frekans 50Hz, dayanım gerilimi 2kV

Anma akımı: 1A / 5A; nominal voltaj: 100V, 100/√3V, 110V, 110/√3V

CT yük aralığı: 2,5~60VA; PT yük aralığı: 1,25~158,75VA

Doğruluk: ±%3±0,01VA; bilgisayar otomatik kontrolünü ve manuel vites değiştirmeyi destekler

5. Test Fonksiyonları ve Kablolama Modları

Tezgah, özel devre şemalarıyla birlikte 9 standart test kablolama şemasını destekler:

CT kalibrasyonu (standart CT / kendi kendine-kalibrasyon / bipolar CT)

PT kalibrasyonu (düşük potansiyel / yüksek potansiyel / kendi kendine-kalibrasyon / iki kutuplu PT)

İkincil döngü empedansı testi

İkincil döngü kabul testi

Tuş çalıştırma hatırlatıcısı: Ekipmanın hasar görmesini önlemek için yük dişlilerini değiştirmeden önce voltaj regülatörünü sıfıra ayarlayın.

6. Kalibrasyon Yazılımı İşlevi

Destekleyici transformatör hata yönetimi yazılımı, ulusal metrolojik doğrulama standartlarına uygundur:

Kalibratörden manuel veri girişini veya otomatik veri yüklemeyi destekler

Tam otomatik test kontrolü, CT/PT'nin otomatik tam-yük / hafif-yük testi

Otomatik veri sıralama, hata değerlendirmesi, rapor ve sertifika yazdırma

Veri sorgulama, istatistiksel analiz, yedekleme ve kurtarma,-yerleşik işlem eğitimleri

7. Üç Çalışma Kontrol Modu

Bilgisayar kontrolü (Önerilen): PC yazılımı tam otomatik çalışma, otomatik yük değiştirme, otomatik rapor oluşturma, minimum manuel hata, rutin kütle kalibrasyonuna uygun.

Tezgah kontrolü: Kalibratör ana bilgisayarı test sürecini kontrol eder; Fabrika nokta incelemesine uygun manuel yük kutusu ayarı.

Manuel kontrol: Laboratuvar kalibrasyonu ve ekipman hata ayıklaması için regülatör ve yük dişlilerinin tam manuel ayarı.

8. Çalıştırma Önlemleri

Bağlantı şemalarını kesinlikle takip edin; Gücü açmadan önce kablo incelemesini ve topraklama onayını{0}} tamamlayın.

Test sırasında CT sekonder açık devresini ve PT sekonder kısa devresini kesinlikle yasaklayın.

İlgisiz personelin erişimini önlemek için test alanı için izolasyon bariyerleri kurun.

Yalnızca transformatör isim plakalarının gerektirdiği şekilde eşleşen standart test kablolarını ve akım iletkenlerini kullanın.

Ekipmanı kuru, korozyon-içermeyen bir ortamda tutun; Temizlemek için yumuşak bir bezle silin; yağmurdan ve-uzun süreli güneş ışığına maruz kalmaktan kaçının.

Yetkisiz olarak kabini sökmeyin, aksi takdirde garanti geçersiz olacaktır.
