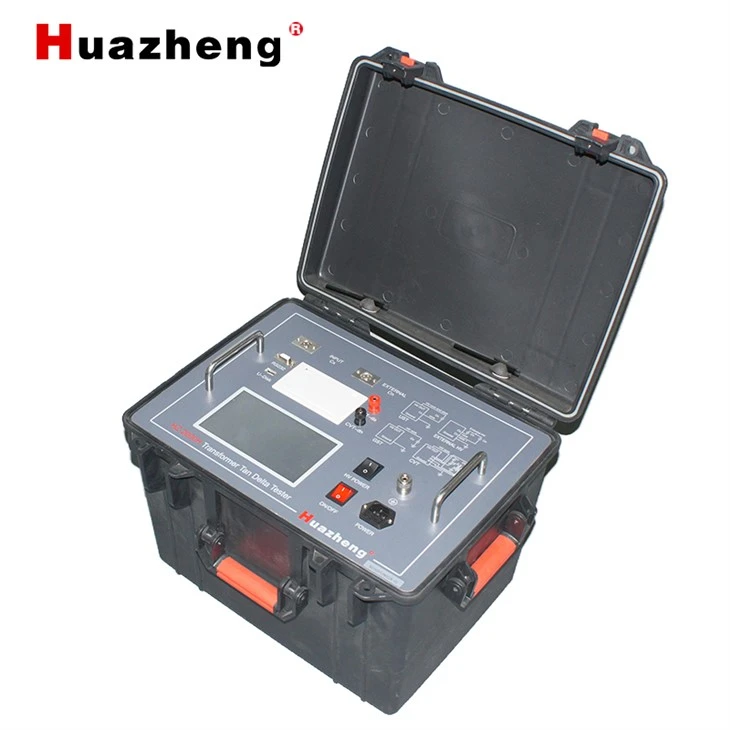

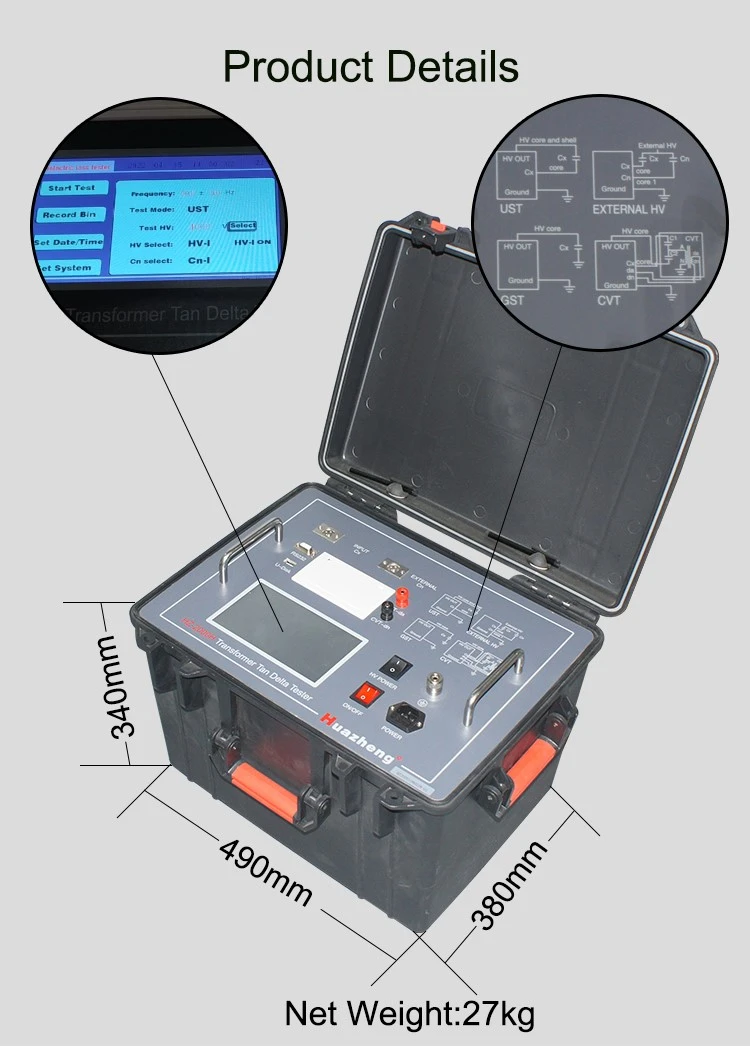

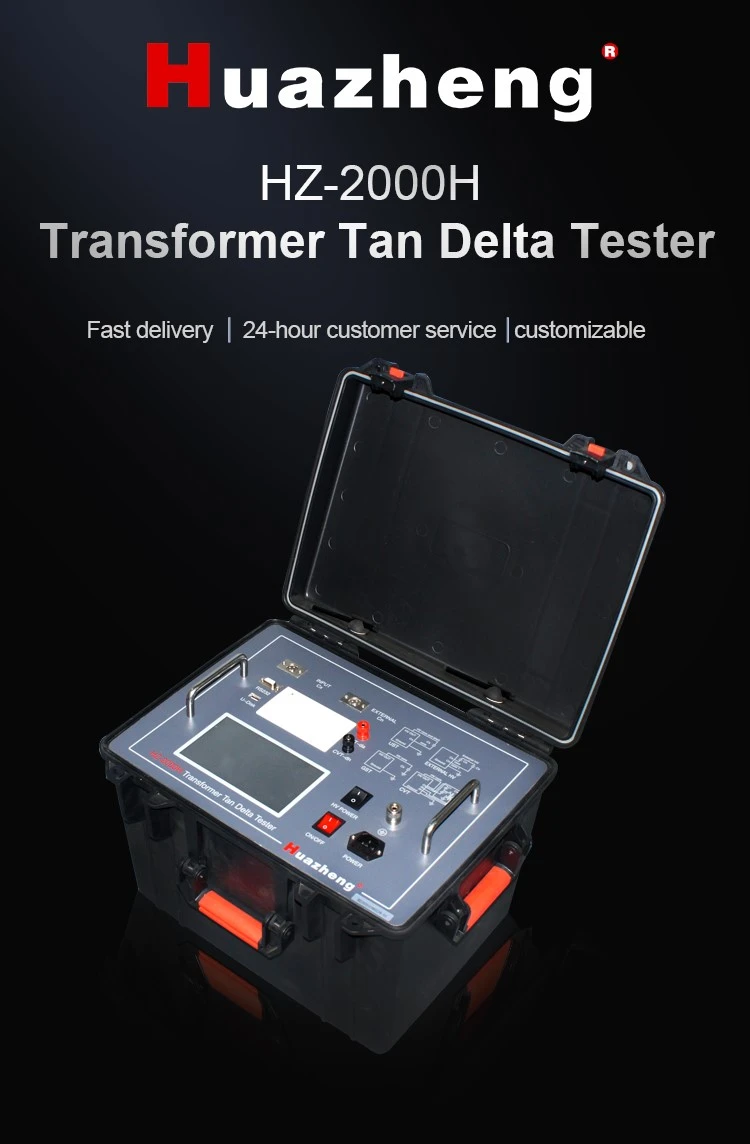

12kv kapasitans ve dağılma faktörü test seti

Transformatör, karşılıklı indüktör, reaktör, kapasitör, burç ve yıldırım önleyici dielektrik kaybının ölçümü, yalıtım performansını ölçmek için en temel yöntemdir. Dielektrik kayıp test cihazı, otomatik frekans dönüşümü, mod/sayı dönüşümü ve veri işlemi yapmak için tek çip mikrobilgisayar ve modern elektronik teknolojiyi kullanarak frekans dönüşüm güç kaynağı teknolojisini benimseyerek geleneksel köprü ölçüm yöntemini kırmıştır. Güçlü anti-müdahale yeteneği, hızlı test hızı, yüksek hassasiyet, otomatik dijitalleşme, kolay çalışma; Güç kaynağı yüksek güç anahtarlama güç kaynağı, çıkış 45Hz ve 55Hz saf sinüzoidal dalga, otomatik olarak basınçlı olarak 10 kV voltaj sağlayabilir; Otomatik filtre 50Hz parazit, trafo merkezi ve diğer elektromanyetik parazit geniş saha testi için uygun. Güç endüstrisi transformatörü, karşılıklı indüktör, gövde, kapasitör, yıldırım önleme ve diğer ekipman dielektrik kaybı ölçümünde yaygın olarak kullanılır.

Teknoloji verileri

Doğruluk: CX: ± (Okumalar ×%1 +1 pf)

TGΔ: ± (Okumalar ×%1 +0. 00040)

Anti-Hız-Hız İndeksi: Frekans Dönüştürme Anti-Hız-İn-Hız, yine de%200'lik parazit altında yukarıdaki doğruluğu elde edebilir.

Kapasitans Aralığı:

Dahili Yüksek Voltaj: 3pf -60000 Pf/12kv 6 0 pf -1 μf/0.5kv

Harici yüksek voltaj: 3pf -1. 5μf/12kv 6 0 pf -30 μf/0.5kv

Çözünürlük: 0. 001 pf, 4- biraz önemli basamak

TGδ aralığı: Limi yok, çözünürlük 0. Kapasitans, endüktans ve direnç otomatik olarak tanımlanabilir.

Test Akım Aralığı: 10μA -5 a

Dahili yüksek voltaj:

Voltaj Aralığı Ayarı: 0. 5-12 KV

TartışmaFgereksinimCterslikMkolaylaştırma

1, frekans dönüşüm ölçümü

Müdahale çok ciddi olduğunda, frekans dönüşüm ölçümü doğru ve güvenilir sonuçlar alabilir. Örneğin, 55Hz ile ölçülürken, ölçüm sistemi sadece 55Hz sinyalinin geçmesine izin verir ve 50Hz girişim sinyali etkili bir şekilde bastırılır. Bunun nedeni, ölçüm sisteminin farklı frekansları kolayca ayırt edebilmesidir. Aşağıdaki basit hesaplama, frekans seçimi ölçümünün etkisini gösterebilir:

İki frekansın 1 katı farkı olan sinüzoidal dalgalar birlikte üst üste bindirilir ve yüksek frekanslı olanlar düşük frekanslı olanların 10 katı genliğe müdahale eder:

Y =1. 234sin (x +5. 678 derece) +12. 34sin (2x +87. 65 derece)

X =0/90/180/270 derece, dört ölçüm elde edilir

Y0=12.4517,Y1= -11.1017,Y2=12.2075,Y3= -13.5576,

= y 1- y 3=2. 4559, b=y 0- y 2=0. 2442, sonra hesaplayın:

φ=tg -1 (b/a) =5. 678 derece v=a 2+ b2/{{7}.

Bu sadece düşük frekanslı parçanın fazı ve genliğidir ve parazit bastırılır. Gerçek dalga formunun ölçüm noktaları on binlerce ve hesaplama çok büyük.

2, frekans ve dielektrik kaybı arasındaki ilişki

RC serilerinin iki ideal modeli ve paralel dielektrik kayıpları vardır: seri modeli tgδ =2 πfrc, paralel model tgδ =1/(2πfrc), tgΔis orantılı ve ters frekans f.as, mükemmel doğrudan oranın iki modelinde büyük bir etkiye sahiptir ve mükemmel, mükemmel bir etkiye sahiptir. Bununla birlikte, gerçek kapasitör, iç içe geçmiş birçok modeli olan hibrit bir modeldir, bu nedenle etki küçüktür.

1. Ne zaman fiyat teklifi alabilirim?

Çevrimiçi olarak bizimle iletişime geçebilir veya bir soruşturma gönderebilirsiniz. Talebinizi aldıktan sonra genellikle 24 saat içinde bir teklif veriyoruz.

2. Yurtdışı müşterileri için satış sonrası hizmeti nasıl ele alıyorsunuz?

Ürünlerimizle meydana gelen sorunlar için şunları sunuyoruz:

12- ay garanti kapsamı (aşağıdaki ayrıntılara bakın).

Sorunları uzaktan gidermek için çevrimiçi teknik rehberlik.

Yedek parçalar, ihtiyaçlarınıza göre derhal gönderilir.

Yerinde destek (gerekirse): Mühendislerimiz kritik sorunları çözmek için yurtdışına seyahat edebilirler.

3. Garanti süresi nedir?

Standart garanti süremiz 12 aydır (1 yıl). Bu süre zarfında şunları sağlıyoruz:

Ücretsiz teknik destek.

Üretim kusurları için yedek parçalar.

Özel sorununuza göre uyarlanmış çözümler.
